Retrofit für unsere DIAdem-basierten Pneumatikprüfstände

Es gibt sie in zahlreichen Ausführungen und über die Welt verteilt – unsere Prüfstände zur End-of-line-Prüfung von Pneumatikkomponenten. Seit fast 30 Jahren kontinuierlich weiterentwickelt, ist allen Systemen eines gemeinsam: NI DIAdem als zentrale Software-Komponente, die nicht nur die Benutzerschnittstelle bildet, sondern vor allem die Prüfabläufe steuert und die Prüfdaten analysiert. Dort steckt das Kern-Know-how und damit das Ergebnis jahrzehntelanger Optimierung.

Einige dieser Prüfstände sind seit mehr als zwei Jahrzehnten nahezu unverändert im Einsatz, laufen noch unter Windows XP und brauchen deshalb dringend ein Update. Vor 20 Jahren bestand unser typisches Prüfstandssystem aus einem 19-Zoll-PC mit DIAdem und ein oder zwei PCI-Karten Goldammer Multichoice Light PCI, einer auf die Anwendung zugeschnittene Signalanschlußeinheit der Firma Bedo und eine separate Klein-SPS unterschiedlicher Hersteller für die Steuerung der Spannvorgänge.

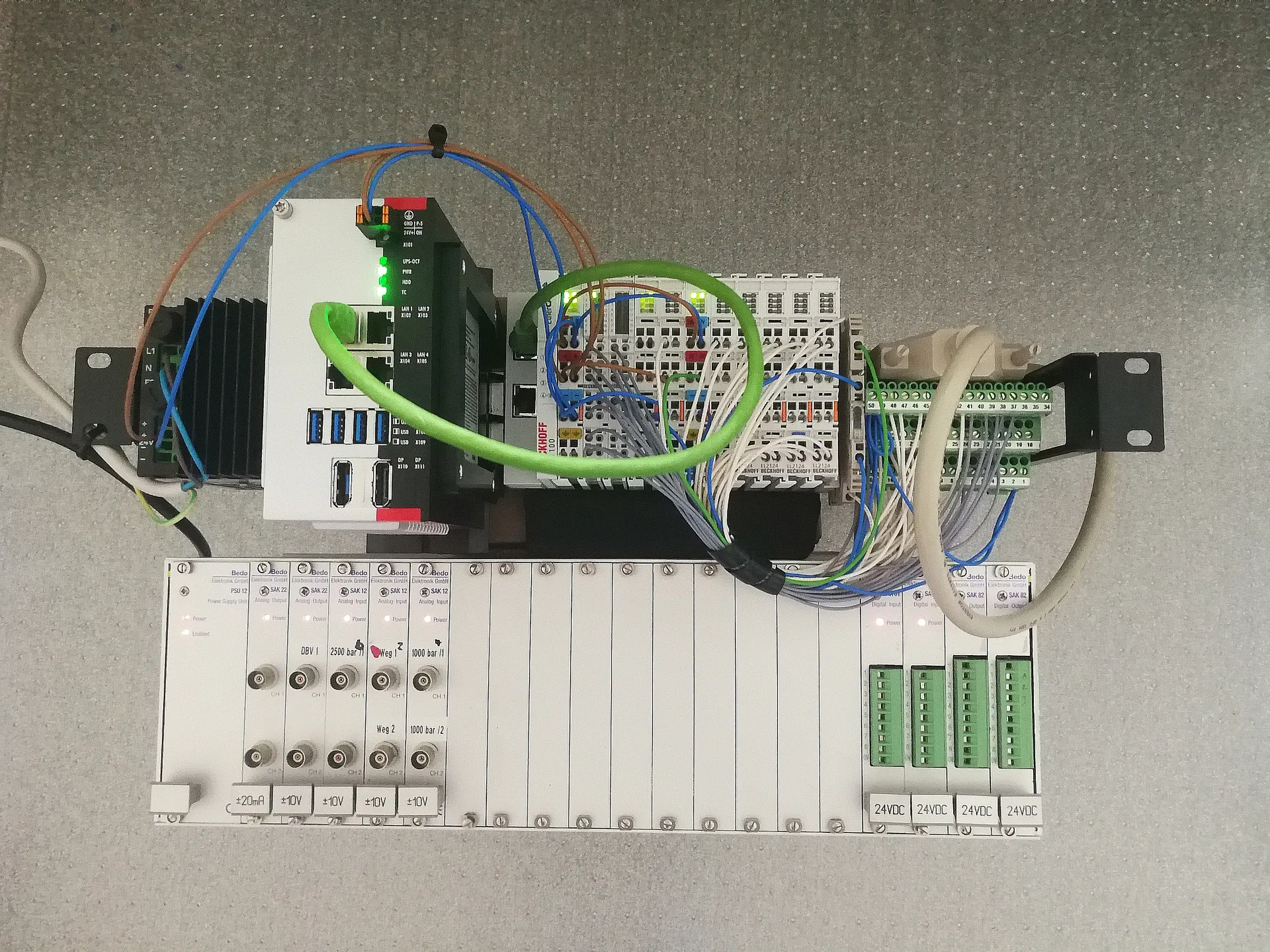

Die Zeiten haben sich geändert. DIAdem ist weiterhin ein mächtiges Analysewerkzeug, hat aber seine Echtzeitfähigkeiten beim Messen und Steuern eingebüßt. Industrie-PCs sind kleiner und kompakter geworden und verfügen – wenn überhaupt nur noch über wenige spezialisierte Schnittstellen. PC-Karten haben sich als aufwendig in der Handhabung erwiesen, speziell wenn es darum geht, neue Systeme schnell aufzusetzen. Die meisten früher von unseren Kunden beigestellten SPSen sind so nicht mehr verfügbar und müssen durch aktuelle Modelle ersetzt werden. Die Lösung aller dieser Probleme bietet unsere DIAdem-Echtzeiterweiterung basierend auf TwinCAT. Sie übernimmt von DIAdem die Echtzeit-Meß- und Steuerfunktionen, realisiert die SPS-Aufgaben und benötigt nur eine einzige Ethernet-Schnittstelle, um über EtherCAT und entsprechende Busklemmen sämtliche Signale anzubinden. DIAdem behält seine Funktion als Benutzerschnittstelle, steuert weiterhin die Prüfabläufe und wertet die Daten aus. Alle wissensintensiven Programmkomponenten bleiben also weitgehend unverändert erhalten. Dank einer generischen Anbindung an TwinCAT gestaltet sich der softwareseitige Anpassungsaufwand überschaubar. Bleibt also noch die Hardware-Adaption. Da die Bedo-Signalanschlußeinheiten nahezu unverwüstlich sind, schließen wir die EtherCAT-Klemmen einfach an den gleichen Stecker an, mit dem früher die PCI-Karten verbunden waren. Einmal umstecken und die neue Hardware läuft!

siehe auch: NI DIAdem-Applikationen
